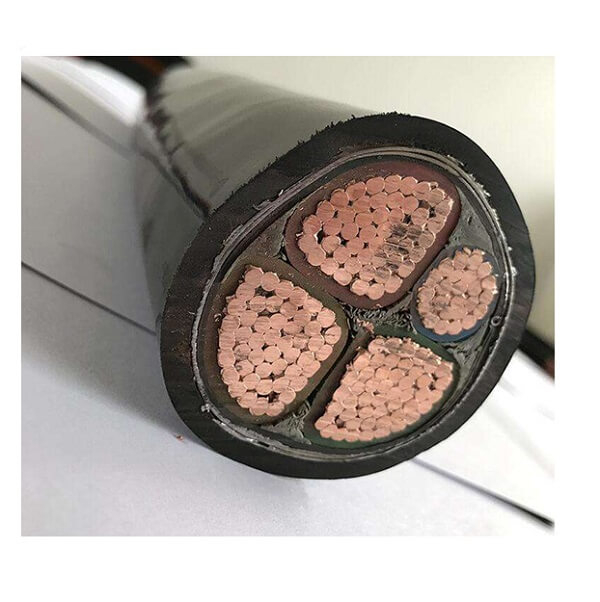

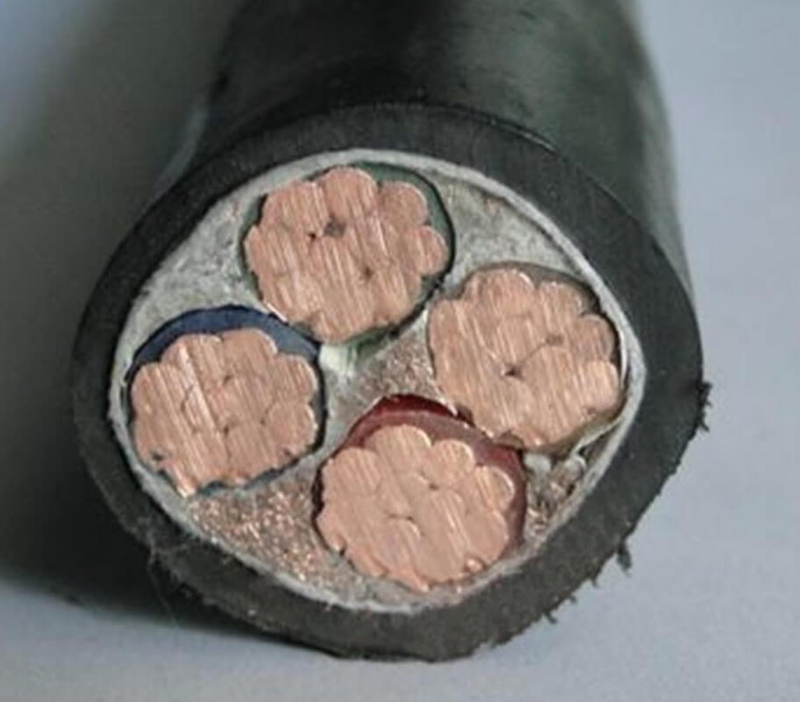

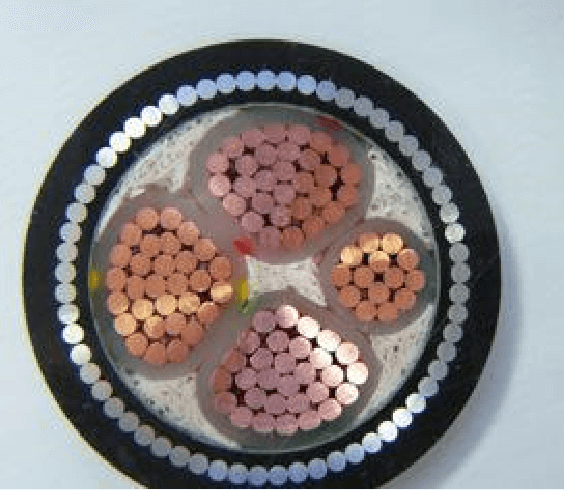

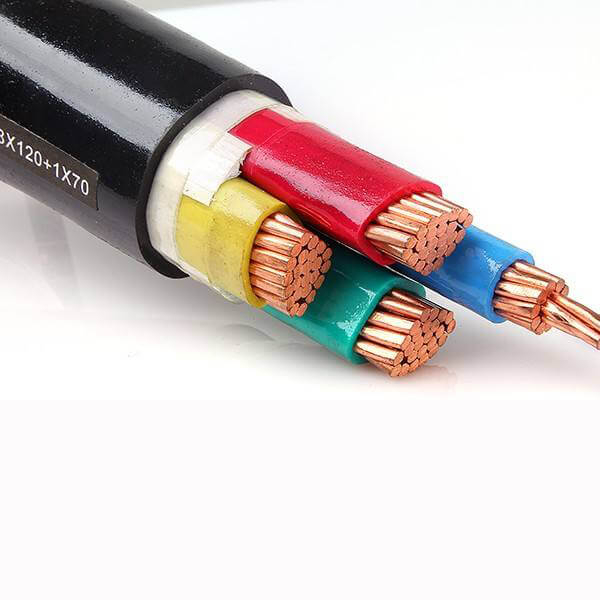

كابل الطاقة: كابل الطاقة الكهربائية للموصل النحاسي مع عزل XLPE أو PVC ، غلاف خارجي PVC أو PE ، كابل كهربائي / كابل كهربائي مصفح أو غير مدرع بشريط فولاذي STA
النوع: YJV ، YJV22 ، YJV23
الرقم الأساسي: 4 كور ، 3 + 1 كور
نطاق الإنتاج: 1.5 مم 2، 2.5 مم 2، 4 مم 2، 6 مم، 10 مم 2، 16 مم 2، 25 مم 2، 35 مم 2، 50 مم 2، 70 مم 2، 95 مم 2، 120 مم 2، 150 مم 2، 185 مم 2، 240 مم 2300 مم 2400 مم 2، 500 مم 2 ، 630 مم 2
الجهد ذو الصلة: 0.6 / 1kV
| عزل طبيعي | سمك عادي | تقريبي بشكل عام | وزن تقريبي | ||||||
| عدد النوى × القسم | سمك (مم) | التجاوز | قطر الكابل (مم) | من الكابل (كجم / كم) | |||||
| (مم²) | النحاس | AL | |||||||
| غير مرخّص | مدرعة | غير مرخّص | مدرعة | YJV | يف 22 | YJLV | YJLV22 | ||
| 4 × 4 | 0.7 | 1.8 | 1.8 | 12.6 | 18.1 | 268 | 430 | / | / |
| 4 × 6 | 0.7 | 1.8 | 1.8 | 13.8 | 17 | 356 | 545 | / | / |
| 4 × 10 | 0.7 | 1.8 | 1.8 | 16.9 | 19.1 | 557 | 752 | 390 | 517 |
| 4 × 16 | 0.7 | 1.8 | 1.8 | 19.5 | 21.6 | 819 | 1020 | 416 | 663 |
| 4 × 25 | 0.9 | 1.8 | 1.8 | 23.5 | 25.7 | 1241 | 1502 | 593 | 902 |
| 4 × 35 | 0.9 | 1.8 | 1.8 | 26.7 | 28.7 | 1631 | 1957 | 776 | 1096 |
| 4 × 50 | 1 | 1.8 | 1.9 | 28 | 32.6 | 2080 | 2812 | 961 | 1770 |
| 4 × 70 | 1.1 | 2 | 2.1 | 33.2 | 37.5 | 2952 | 3796 | 1302 | 2222 |
| 4 × 95 | 1.1 | 2.1 | 2.3 | 38 | 42.6 | 3970 | 4962 | 1693 | 2757 |
| 4 × 120 | 1.2 | 2.3 | 2.4 | 40.9 | 46.4 | 4894 | 5913 | 2077 | 3363 |
| 4 × 150 | 1.4 | 2.4 | 2.6 | 46 | 51.3 | 5980 | 7170 | 2852 | 3878 |
| 4 × 185 | 1.6 | 2.6 | 2.7 | 52.5 | 57.8 | 7442 | 8802 | 3173 | 4618 |
| 4 × 240 | 1.7 | 2.8 | 3 | 59.4 | 64.6 | 9764 | 11289 | 4032 | 5782 |
| 4 × 300 | 1.8 | 3 | 3.1 | 66.2 | 71.6 | 12122 | 13856 | 4924 | 6735 |
| 4 × 400 | 2 | 3.3 | 3.4 | 73.8 | 80.3 | 15624 | 18407 | 6272 | 9313 |
| 4 × 500 | 2.2 | 3.5 | 3.7 | 89.3 | 96 | 19877 | 23264 | 7667 | 11062 |
| 4 × 630 | 2.4 | 3.8 | 4 | 99.6 | 106.3 | 25124 | 28895 | 9514 | 13293 |
هذا المنتج مناسب لنقل الطاقة وتوزيعها تحت جهد التيار المتردد المقنن 0.6 / 1kv وخطوط تردد العمل 50Hz.
يستخدم كابل الطاقة منخفض الجهد لنقل وتوزيع الطاقة في نظام نقل وتوزيع الطاقة بقدرة 1 كيلو فولت.يتم تطبيقه بشكل عام على المجالات بما في ذلك الطاقة ، والمناجم ، والبناء ، التعدين وصناعة البتروكيماويات والاتصالات في استبدال كامل لكابل الطاقة المعزول بالورق المغمور بالزيت.
يتميز كبل الطاقة منخفض الجهد بدرجة حرارة عمل أعلى على المدى الطويل وتصنيف تيار أكبر ، وفي ظل ظروف البيئة نفسها ، قد يتم تقليل حجم كابل XLPE (المقطع العرضي العادي) فئة 1 أو 2 مقارنةً بكابل PVC.هذه لا تعمل فقط على تحسين جودة المنتجات وخصائصها ، ولكنها تقلل أيضًا من تكلفة إنتاج الكابلات.
1. يسمح موصل الكابل بدرجة حرارة العمل لا تتجاوز 70 درجة مئوية على المدى الطويل
2. عند حدوث دائرة قصر (أطول مدة لا تزيد عن 5 ثوانٍ) ، لا تتجاوز أعلى درجة حرارة لموصل الكابل 160 درجة مئوية.
3. يجب ألا تقل درجة حرارة البيئة عن 0 درجة مئوية عند وضع الكابل ، للتدفئة أولاً عندما تكون درجة الحرارة أقل من 0 درجة مئوية.
4 - يجب ألا يقل نصف قطر الانحناء الأدنى للكابل متعدد النواة غير المدرع عن 12 مرة من القطر الخارجي للكابلات ، ويجب ألا يقل نصف قطر الانحناء الأدنى للكابلات المصفحة عن 15 مرة من القطر الخارجي للكابلات. الكابلات.يجب ألا يقل نصف قطر الانحناء الأدنى للكابل المدرع أحادي النواة عن 15 مرة من القطر الخارجي للكابل ، ويجب ألا يقل نصف قطر الانحناء للكابل المفرد النواة عن 20 مرة من القطر الخارجي للكابل
5. معامل الهيكل لكابل الطاقة المعزول بـ XLPE 0.6 / 1KV
يرجى ملاحظة أن هذه الكابلات المذكورة أعلاه يمكن أن تصنع لكابل الطاقة المضاد للاشتعال ، وكابل الطاقة المقاوم للحريق ، وكابل الطاقة LSZH بجهد كهربائي مصنّف 0.6 / 1 KV ، PVC أو XLPE المعزول ، غلاف خارجي PVC.
 |  |
